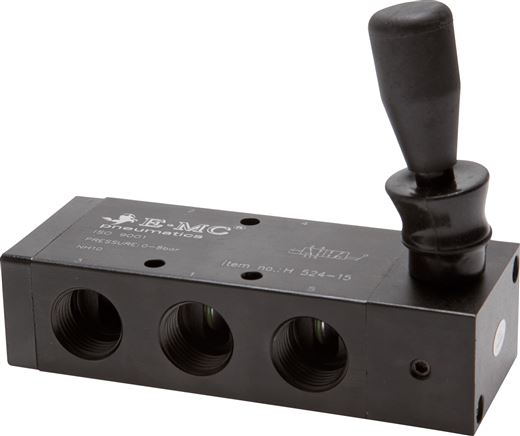

5/2-Wege Handhebelventil, Raste, G 1/2"
%
98,10 €*
(Sie sparen 9.08% )
89,19 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571350048
Produktnummer:
DA141803
Gewicht:
0.65 kg
Produktinformationen "5/2-Wege Handhebelventil, Raste, G 1/2""
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR
Temperaturbereich:
-5°C bis +60°C
Betriebsdruck:
0 - 8 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Druckeingang:
an jedem Anschluss möglich
Weitere Eigenschaften:
| Funktion | Raste |
| Baureihe | VH40 |
| Gewinde | G 1/2" |
| Durchfluss (L/min) | 2.250 |
| Symbol | z_5_2_wege_handhebel_raste_0_47_47.eps |

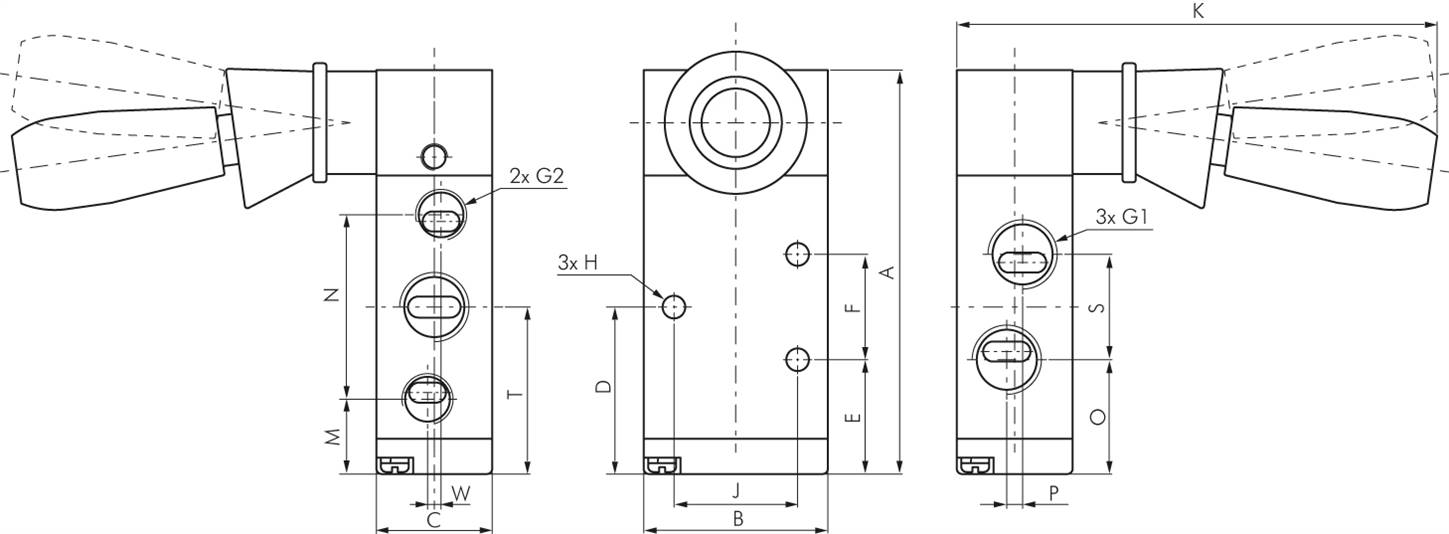

| A (mm) | 132,0 |
| B (mm) | 50 |
| C (mm) | 34 |
| D (mm) | 57,0 |
| E (mm) | 43,0 |
| F (mm) | 28 |
| G1 | G 1/2" |
| G2 | G 1/2" |
| H (mm) | 5,5 |
| J (mm) | 36 |
| K (mm) | 106 |
| M (mm) | 25,5 |
| N (mm) | 63 |
| O (mm) | 39,0 |
| P (mm) | 4 |
| S (mm) | 36 |
| T (mm) | 57,0 |
| W (mm) | 0 |
| Gewicht | 650 g / Stk. |
