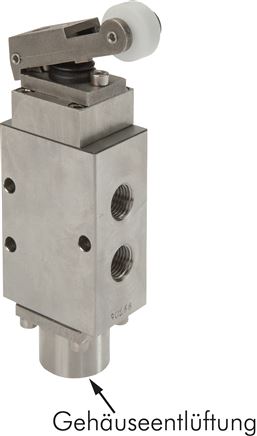

5/2-Wege-Endschalter, G 1/4" , Rollenhebel, Edelstahl
Versandkostenfrei
%
3.409,67 €*
(Sie sparen 9.1% )
3.099,41 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571283865
Produktnummer:
DA141717
Gewicht:
0.9 kg
Produktinformationen "5/2-Wege-Endschalter, G 1/4" , Rollenhebel, Edelstahl"
Werkstoffe:
Körper und Schieber: 1.4436, Dichtung: FKM, Schaltnocke / Rolle: 1.4436 (Typ ER 05 ... ES: POM)
Temperaturbereich:
-20°C bis max. +180°C (Typ ER 05 ... ES: bis max. +75°C)
Betriebsdruck:
-0,95 bis 12 bar
Medien:
geölte und ungeölte Druckluft und ungiftige Gase (50 ?m)
Schalttafeleinbau (nur Typen E ... ES und ERT ... ES):
Im Lieferumfang sind zwei Muttern für den Schalttafeleinbau enthalten (Lochdurchmesser: 24 mm, max. Blechdicke: 5 mm)
*Gehäuseentlüftung: G 1/8"
Weitere Eigenschaften:
| Funktion | 5/2-Wege |
| Betätigung | Rollenhebel |
| Gewinde | G 1/4 * |
| Betätigungskraft bei 10 bar (N) | 40 |
| Durchfluss (L/min) | 700 |
| Symbol | z_er511es_k.eps |
| Temperaturbereich (°C) | -20 bis +75 |
| Gewicht | 900 g / Stk. |
