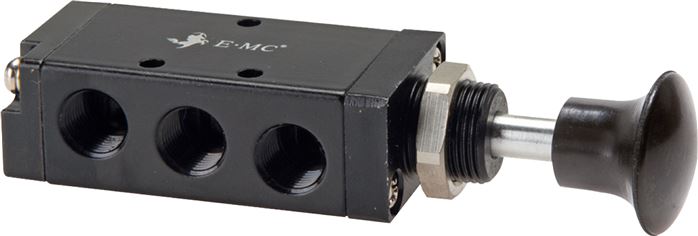

5/2-Wege Axial-Handhebelventil, Raste, G 1/8"
%
52,72 €*
(Sie sparen 9.09% )
47,93 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571459987
Produktnummer:
DA141802
Gewicht:
0.085 kg
Produktinformationen "5/2-Wege Axial-Handhebelventil, Raste, G 1/8""
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR
Temperaturbereich:
-5°C bis +60°C
Betriebsdruck:
0 - 8 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Druckeingang:
an jedem Anschluss möglich
Weitere Eigenschaften:
| Funktion | Raste |
| Baureihe | VL10 |
| Gewinde | G 1/8" |
| Durchfluss (L/min) | 500 |

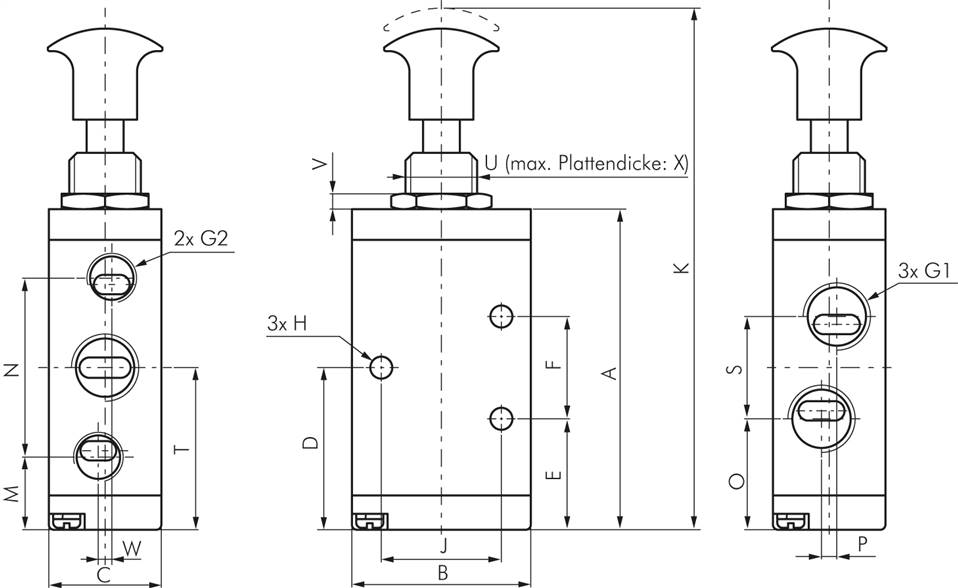

| Symbol | z_5_2_wege_axial_handhebel_raste_0_49_49.eps |
| A (mm) | 55,7 |
| B (mm) | 27 |
| C (mm) | 18 |
| D (mm) | 28,2 |
| E (mm) | 21,2 |
| F (mm) | 14 |
| G1 | G 1/8" |
| G2 | G 1/8" |
| H (mm) | 3,3 |
| J (mm) | 19 |
| K (mm) | 96 |
| M (mm) | 14,2 |
| N (mm) | 28 |
| O (mm) | 20,2 |
| P (mm) | 3 |
| S (mm) | 16 |
| T (mm) | 28,2 |
| U | M 14 x 1 |
| V (mm) | 3 |
| W (mm) | 2 |
| X (mm) | 8,0 |
| Gewicht | 85 g / Stk. |
