4SH-Pressanschluss SFS (gerade), 47,6 (1"), DN 19
%
84,76 €*
(Sie sparen 49.99% )
42,39 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571200855
Hersteller-Nr.:
DA121586
Produktnummer:
DA121586
Gewicht:
0.37 kg
Produktinformationen "4SH-Pressanschluss SFS (gerade), 47,6 (1"), DN 19"

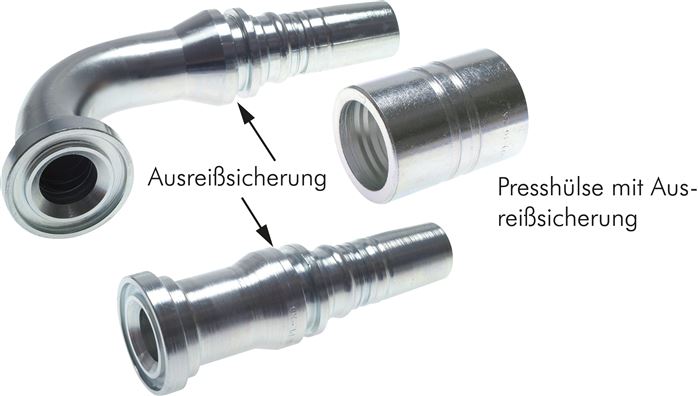

Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.
Achtung:
Der Schlauch muss auch innen geschält werden!
Weitere Eigenschaften:
| Bauform | SFS (gerade) |
| Anschlussgröße | 47,6 (1) |
| DN (mm) | 19 |
| Beschreibung | SAE-Flansch, Hochdruck-Baureihe 6000 PSI |
| Gewicht | 370 g / Stk. |
