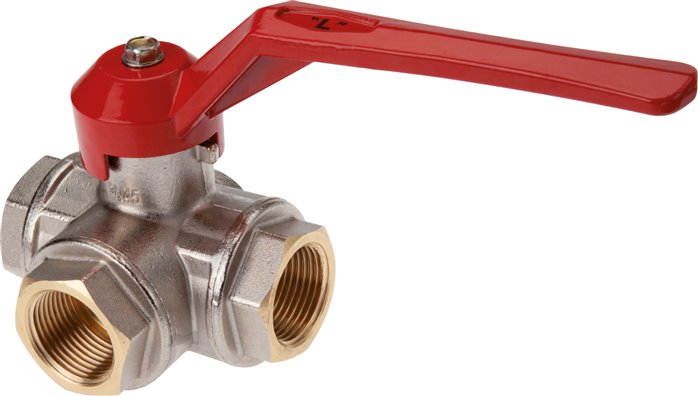

3-Wege Kugelhahn, Messing, T-Bohrung, G 3/4", -0,9 bis 50bar
%
79,50 €*
(Sie sparen 26.15% )
58,71 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571867034
Produktnummer:
DA125889
Gewicht:
1.1 kg
Produktinformationen "3-Wege Kugelhahn, Messing, T-Bohrung, G 3/4", -0,9 bis 50bar"
Werkstoffe:
Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / FKM (G 2-1/2": PTFE / NBR)
Temperaturbereich:
-10°C bis max. +120°C
Schaltstellung:
Kann durch Versetzen des Handgriffes verändert werden. Standardstellung bei T-Bohrung ist Stellung T1.
Eigenschaften:
Druckeinlass von allen drei Seiten möglich
Einsatzbereich:
Wasser, Druckluft, Vakuum (max. -0,9 bar), Öle, Kraftstoffe (kein Benzin), Heizöl, Lösungsmittel, schwache Säuren und Laugen.
Weitere Eigenschaften:

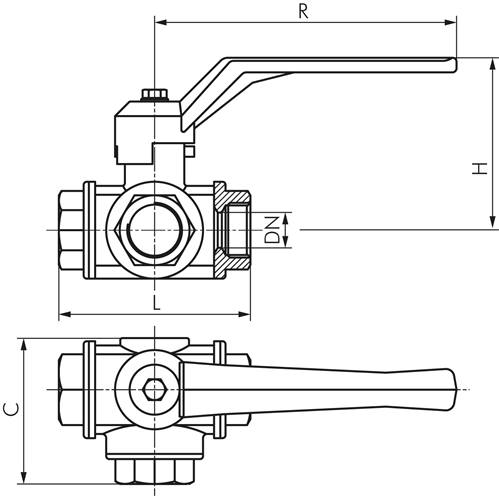

| Ausführung | 3-Wege Kugelhahn |
| Kugelbohrung | T-Bohrung |
| G | G 3/4" |
| DN (mm) | 18 |
| L (mm) | 92 |
| PN (bar) | -0,9 bis 50 |
| H (mm) | 83 |
| R (mm) | 145 |
| C (mm) | 71 |
| Ersatzgriffe | G KH3/34 |
| Temperaturbereich (°C) | -10 bis +120 |
| Gewicht | 1,1 kg / Stk. |
