3-Wege Kugelhahn, Edelstahl, L-Bohrung, G 2-1/2", 0 bis 25bar
Versandkostenfrei
%
3.668,34 €*
(Sie sparen 45.89% )
1.984,86 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571417246
Produktnummer:
DA125988
Gewicht:
10 kg
Produktinformationen "3-Wege Kugelhahn, Edelstahl, L-Bohrung, G 2-1/2", 0 bis 25bar"
Werkstoffe:
Gehäuse: 1.4408 (> G 2": 1.4307), Kugel: 1.4408 (> G 2": 1.4307), Dichtung: PTFE, Griff: 1.4301
Temperaturbereich:
-20°C bis max. +200°C (> G 2": -20°C bis max. +160°C)
Schaltstellung:
Kann durch Versetzen des Handgriffes gemäß Tabelle auf Seite 454 verändert werden. Standardstellung bei T-Bohrung ist Stellung T1 (> G 2": T2).
Eigenschaften:
Druckeinlass von allen drei Seiten möglich
Einsatzbereich:
Wasser, Öl, Druckluft, Kraftstoffe, Lösungsmittel, aggressive Medien
Optional:
Zeugnis 3.1
Vorteile:
•Montageflansch nach ISO 5211 erlaubt die Montage eines Antriebs in Verbindung mit Montagebrücke und Wellenadapter, •Handhebel kann mit Schloss verriegelt werden - bitte verwenden Sie Vorhangschlösser VHS 30 (G 1-1/4" - G 2": VHS 40)
*nicht verschließbar, Oberfläche poliert, kein Montageflansch ISO 5211

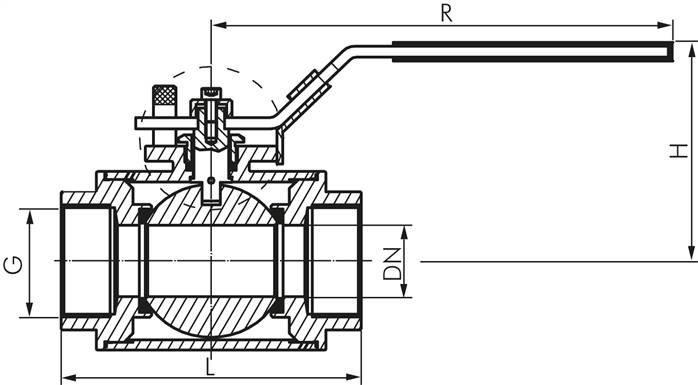

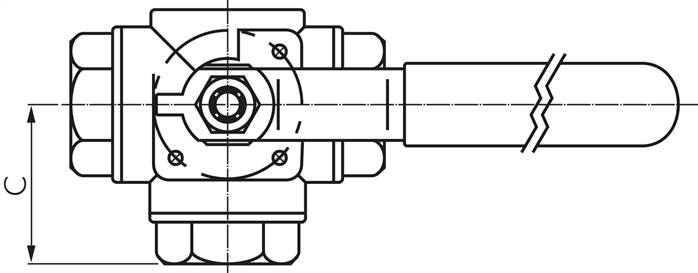

Weitere Eigenschaften:
| Ausführung | 3-Wege Kugelhahn |
| Kugelbohrung | L-Bohrung |
| G | G 2-1/2" |
| DN (mm) | 65 |
| L (mm) | 160 |
| PN (bar) | 0 bis 25 |
| H (mm) | 130 |
| R (mm) | 285 |
| C (mm) | 80,0 |
| Temperaturbereich (°C) | -20 bis +160 |
| Gewicht | 10 kg / Stk. |
