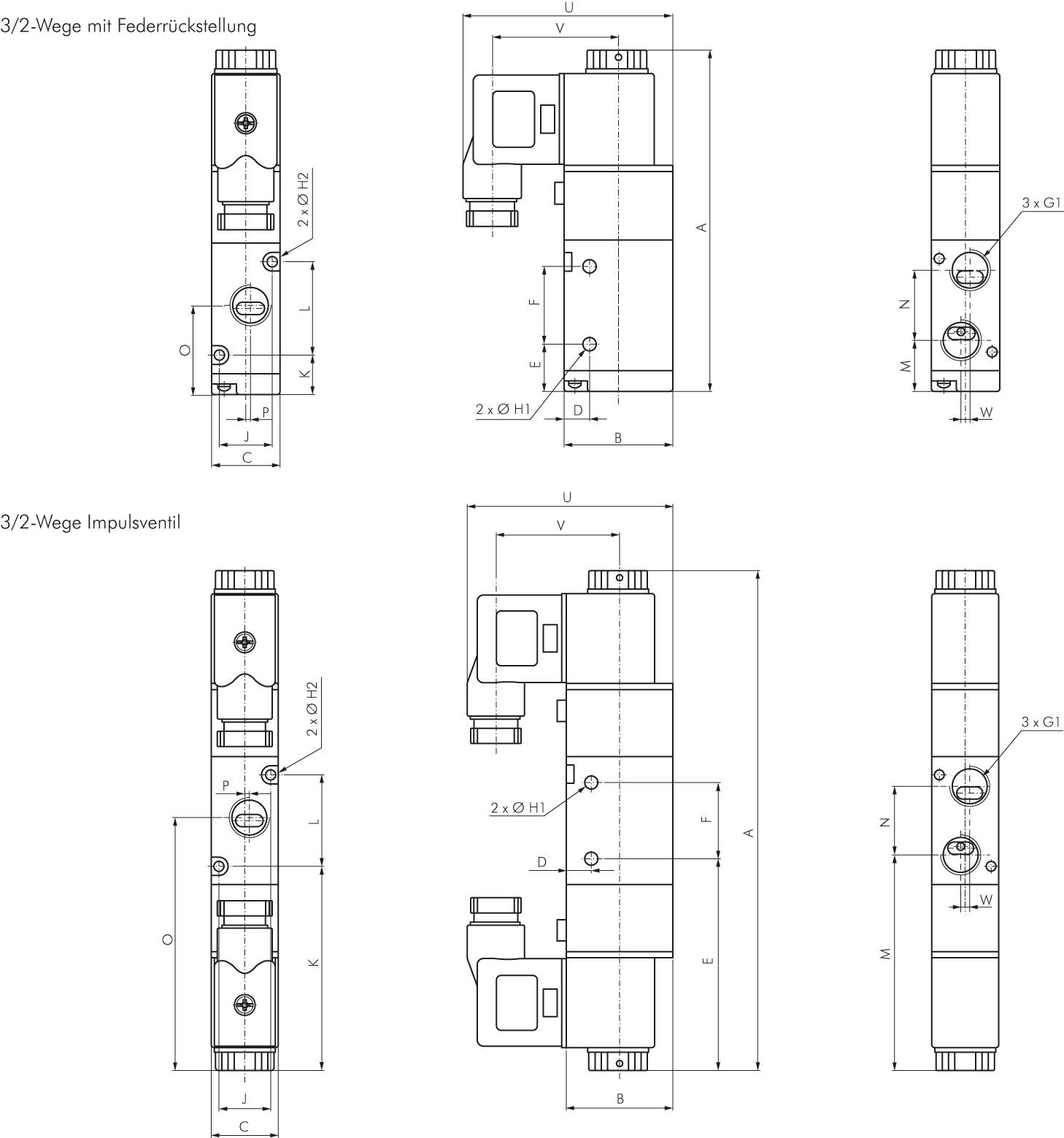

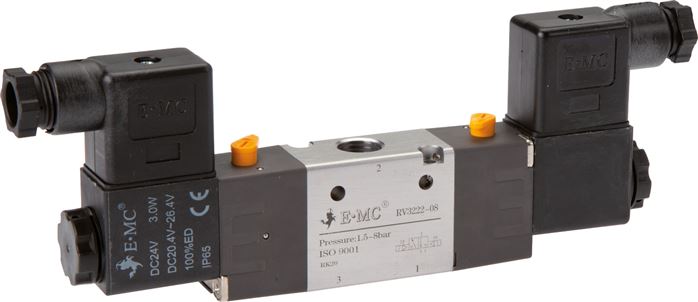

3/2-Wege Magnetventil RV3222, G 1/4", Impulsventil, 24 V=
%
83,45 €*
(Sie sparen 9.08% )
75,87 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571714918
Produktnummer:
DA154415
Gewicht:
0.33 kg
Versand:
Paket
Produktinformationen "3/2-Wege Magnetventil RV3222, G 1/4", Impulsventil, 24 V="
3/2-Wegeventil, elektropneumatisch, »3V«, bistabil, G 1/4, 24 V DC, Betriebsdruck 1,5-8 bar, Temp. -20 °C bis 70 °C, 850l/min
3/2-Wegeventile
- elektropneumatisch -
Technische Daten:
| Betriebsdruck min. | 1.5 bar |
| Betriebsdruck max. | 8 bar |
| Arbeitsdruck min. | 1.5 bar |
| Temperaturbereich min. | -20 °C |
| Temperaturbereich max. | 70 °C |
| Durchflusswertmessung | bei P1 = 8 bar, P2 |
| Ventilkörper | Aluminiumlegierung |
| Elektrischer Anschluss | Gerätesteckdose Form B nach ISO 4400 |
| Schutzart | IP 65 |
| Anschluss | G 1/4 |
| Handhilfsbetätigung | rastend/tastend |
| Funktion | 3/2 |
| Betätigung | bistabil |
| Spannung | 24 V DC |
| Durchfluss | 850 l/min |
| Anschluss Entlüftung | G 1/4 |
| Baugröße | 200 |
| Symbol | 34 |
Diesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 467. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).
Dieses Produkt finden Sie im Katalog auf Seite 467 (siehe Downloads).Anmelden
