3/2-Wege Magnetventil, M 5, geschlossen (NC), 2-fach 12V=
93,58 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571884673
Produktnummer:
DA141974
Produktinformationen "3/2-Wege Magnetventil, M 5, geschlossen (NC), 2-fach 12V="
Werkstoffe:
Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: NBR
Temperaturbereich:
-10°C bis +70°C
Betriebsdruck:
-0,95 bis 10 bar (MS 20 310: -0,95 bis 8 bar)
Steuerspannung:
Standard: 24 V=, 230 V AC, auf Wunsch: andere Spannungen
Schutzart:
IP 65
Information:
Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!
Weitere Eigenschaften:
| Anzahl Ventile (Stk) | 2 |
| Steuerspannung | 12 V= |
| Gewinde | M 5 |
| Nennweite (mm) | 1,2 |
| Durchfluss (L/min) | 38 |
| Leistungsaufnahme (Anzug) | 2 W |
| Magnetspule | O |

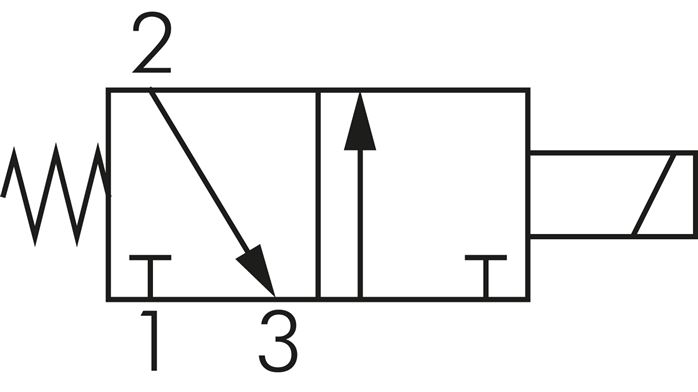

| Symbol | z_ms310_k.eps |
