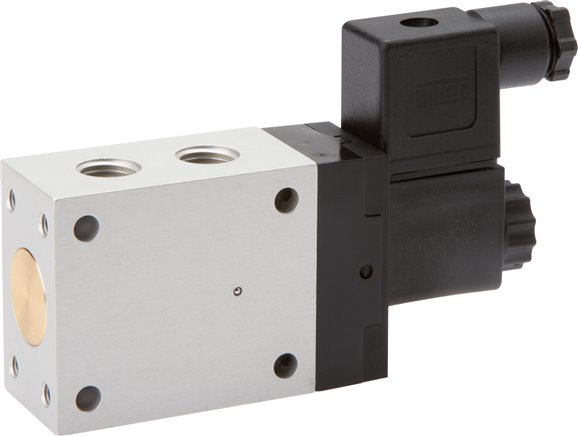

3/2-Wege Magnetventil, G 1/4", Luftfederrückstellung (NO), 24 V= (ATEX), mit 3m Kabel
Versandkostenfrei
223,59 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571493097
Produktnummer:
DA142030
Gewicht:
0.65 kg
Produktinformationen "3/2-Wege Magnetventil, G 1/4", Luftfederrückstellung (NO), 24 V= (ATEX), mit 3m Kabel"
Werkstoffe:
Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: Kunststoff / NBR
Temperaturbereich:
-10°C bis +70°C
Steuerspannung:
Standard: 24 V=, 230 V AC, auf Wunsch: andere Spannungen
Leistungsaufnahme:
Gleichstrom: 4,2 W, Wechselstrom: 4,0 VA (Anzug: 7,0 VA)
Schutzart:
IP 65
Magnetspule:
N (Steckergröße 1)
Druckeingang:
Anschluss 1
Information:
Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!
*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U <= 28 V, I <= 115 mA, P <= 1,6 W
Weitere Eigenschaften:
| Steuerspannung | 24 V= (ATEX) |
| Rückstellung durch | Luftfeder |
| Funktion | Federrückstellung (NO) |
| Gewinde | G 1/4" |
| Nennweite (mm) | 9 |
| Durchfluss (L/min) | 1.580 |
| Betriebsdruck (bar) | 1,5 - 10 |
| Gewicht | 650 g / Stk. |
