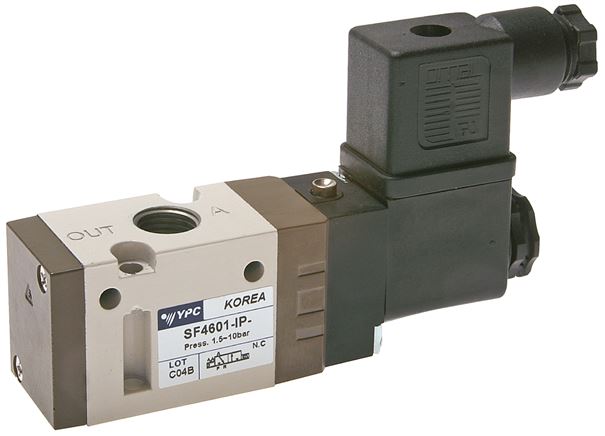

3/2-Wege Magnetventil, G 1/4", Federrückstellung (NC), 24 V AC, Pilot aus Polyamid
%
61,52 €*
(Sie sparen 9.09% )
55,93 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571622947
Produktnummer:
DA142128
Gewicht:
0.22 kg
Produktinformationen "3/2-Wege Magnetventil, G 1/4", Federrückstellung (NC), 24 V AC, Pilot aus Polyamid"
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)
Temperaturbereich:
-10°C bis +60°C
Medien:
geölte und ungeölte, gefilterte Druckluft
Schaltzeit (bei 5 bar):
< 25 ms
Steuerspannung:
Standard: 24 V=, 230 V AC, auf Wunsch: andere Spannungen
Spannungstoleranz:
? 10 %
Leistungsaufnahme:
Gleichstrom: 2,1 W, Wechselstrom: 4,1 VA
Schutzart:
IP 65
Magnetspule:
M (Steckergröße 1)
Information:
Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!
Weitere Eigenschaften:
| Steuerspannung | 24 V AC |
| Funktion | Federrückstellung (NC) |
| Gewinde | G 1/4" |
| Betriebsdruck (bar) | 1,5 - 10 |
| Durchfluss (L/min) | 980 |
| Symbol | z_ysvnc_k.eps |
| Gewicht | 220 g / Stk. |
