3/2-Wege Magnetventil, G 1/2", Impulsventil, 24 V AC
DF Preisgarantie: Wir ziehen mit!
Sparen Sie sich den Vergleich: Sollten Sie einen unserer Artikel bei einem deutschen Wettbewerber (online oder im Ladengeschäft) günstiger entdecken, passen wir unser Angebot an. Sie zahlen bei uns garantiert nur den Mitbewerberpreis.
Um die Preisgarantie in Anspruch zu nehmen, füllen Sie bitte unser Preisgarantie-Formular aus.
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid
Temperaturbereich:
-5°C bis +60°C
Betriebsdruck:
1,5 - 8 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Schaltzeit (bei 5 bar):
<50 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)
Steuerspannungen:
Standard: 24 V=, 230 V AC, auf Wunsch: andere Spannungen
Spannungstoleranz:
± 10 %
Schutzart:
IP 65
Lebensdauer:
min. 40 Mio. Schaltspiele
Leistungsaufnahme:
Gleichstrom: 3 W, Wechselstrom: 4 VA
Magnetspule:
T1 (Steckergröße 1)
Information:
Spule und Stecker liegen lose bei.
*mechanische Feder
Weitere Eigenschaften:
| Steuerspannung | 24 V AC |
| Funktion | Impulsventil |
| Gewinde | G 1/2" |
| Durchfluss (L/min) | 2.250 |
| Symbol | z_3_2_wege_impulsventil_elektrisch_0_47_47.eps |

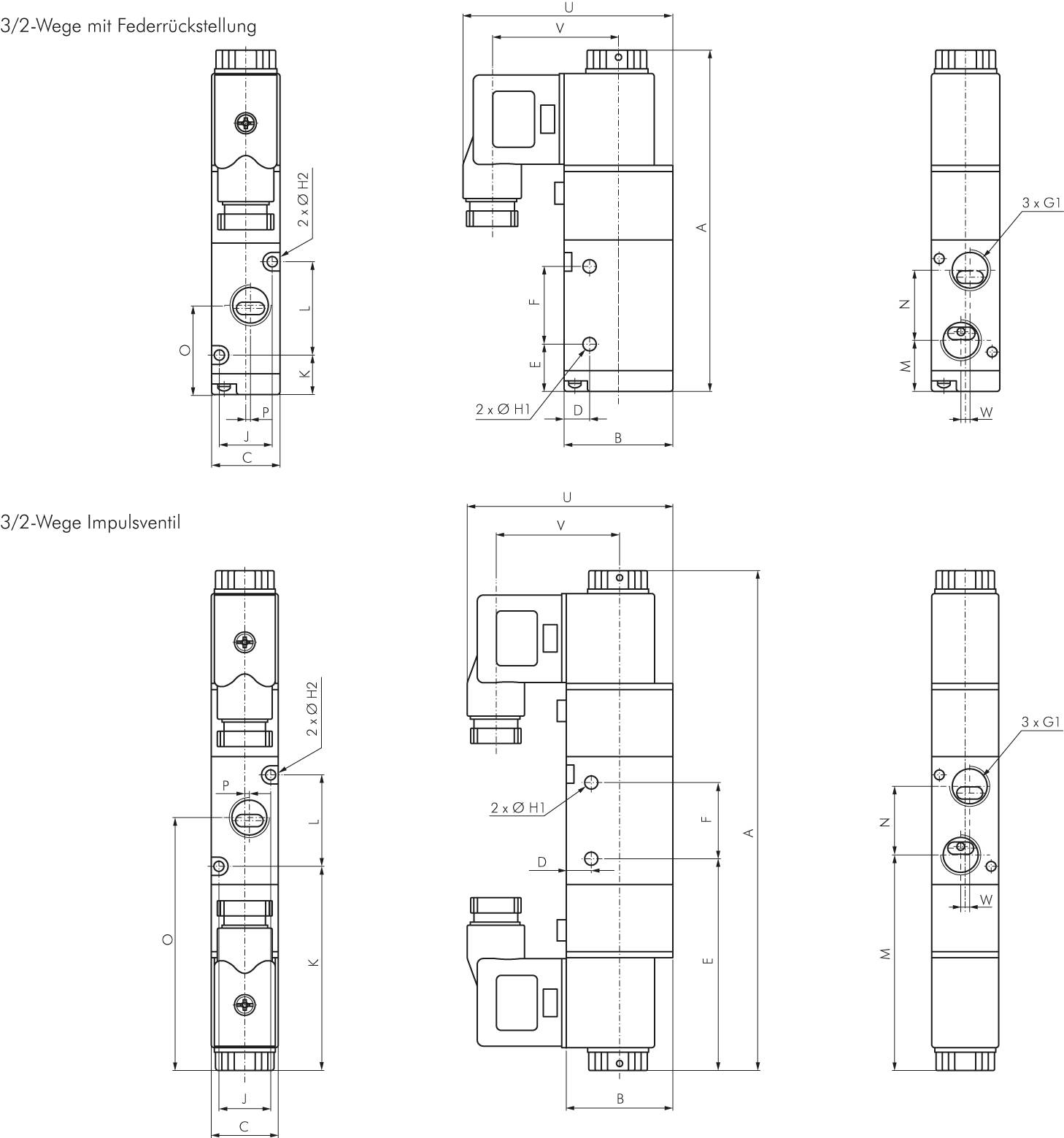

| A (mm) | 199,4 |
| B (mm) | 50 |
| C (mm) | 34 |
| D (mm) | 13,5 |
| E (mm) | 75,7 |
| F (mm) | 48 |
| G1 | G 1/2" |
| H1 (mm) | 5,3 |
| H2 (mm) | 4,3 |
| J (mm) | 27 |
| K (mm) | 79,5 |
| L (mm) | 40,5 |
| M (mm) | 84,0 |
| N (mm) | 31,5 |
| O (mm) | 99,7 |
| P (mm) | 2 |
| U (mm) | 75 |
| V (mm) | 40,5 |
| W (mm) | 0 |
| Gewicht | 600 g / Stk. |
