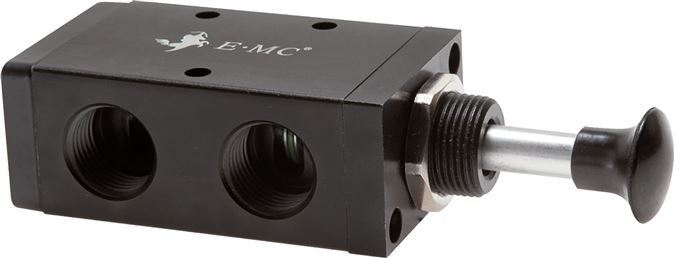

3/2-Wege Axial-Handhebelventil, Raste, G 1/2"
%
79,15 €*
(Sie sparen 9.1% )
71,95 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571459864
Produktnummer:
DA141797
Gewicht:
0.42 kg
Produktinformationen "3/2-Wege Axial-Handhebelventil, Raste, G 1/2""
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR
Temperaturbereich:
-5°C bis +60°C
Betriebsdruck:
0 - 8 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Druckeingang:
an jedem Anschluss möglich
Weitere Eigenschaften:
| Funktion | Raste |
| Baureihe | VL40 |
| Gewinde | G 1/2" |
| Durchfluss (L/min) | 2.250 |
| Symbol | z_3_2_wege_axial_handhebel_raste_0_48_48.eps |

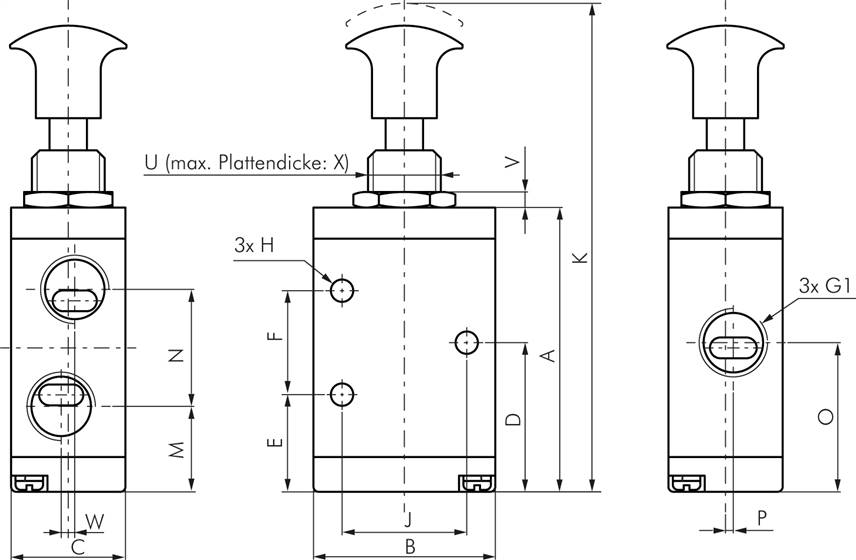

| A (mm) | 87,5 |
| B (mm) | 50 |
| C (mm) | 34 |
| D (mm) | 45,0 |
| E (mm) | 31,0 |
| F (mm) | 28 |
| G1 | G 1/2" |
| H (mm) | 5,5 |
| J (mm) | 36 |
| K (mm) | 141 |
| M (mm) | 29,3 |
| N (mm) | 31,5 |
| O (mm) | 45,0 |
| P (mm) | 2,0 |
| U | M 22 x 1,5 |
| V (mm) | 5 |
| W (mm) | 0 |
| X (mm) | 9,5 |
| Gewicht | 420 g / Stk. |
