Condor Druckschalter
Bei uns erhalten Sie das komplette Programm an Druckschaltern aus dem Hause Condor: Druckschalter für Pumpen, Druckschalter für Kompressoren, Druckschalter für Wasser, Druckschalter für Luft
Zahlreiche Druckschalter, Entlastungsventile und Motorschutzschalter liefern wir Ihnen direkt ab Lager innerhalb von 24 Stunden.
Condor Leistungsdruckschalter - Druckschalter für Wechselstrom
Typenübersicht / Auswahltabelle
 |
 |
 |
 |
 |
 |
|
 zum Artikel |
zum Artikel |
zum Artikel |
zum Artikel |
 zum Artikel |
zum Artikel |
|
| Type* |
MDR 1 |
MDR 1 | MDR 11 | MDR 11 | MDR 2 | MDR 21 |
| Medium*¹ |
Luft |
Wasser | Luft | Wasser | Luft / Wasser | Luft / Wasser |
| Pohlzahl | 2-polig | 2-polig | 2-polig | 2-polig | 2-polig | 2-polig |
| Kontaktfunktion | 2 Öffner | 2 Öffner | 2 Öffner | 2 Öffner | 2 Öffner | 2 Öffner |
| Spannung | 230 V | 230 V | 230 V | 230 V | 230 V | 230 V |
|
Motorschalt-vermögen
|
4,0 kW | 4,0 kW | 4,0 kW | 4,0 kW | 2,2 kW | 4,0 kW |
| Nennstrom | 20 A | 20 A | 20 A | 20 A | 16 A | 24 A |
| Flansch-varianten*² |
G 1/4"
F4 1/4"
F4 3/8"
F4 1/4" NPT
|
G 1/4“ Stahl G 1/4“ Stahl Ü*³ |
G 1/4" F4 1/4" F4 3/8" |
G 1/4“ Stahl G 1/4“ Stahl Ü*³ |
G 1/4" F4 1/4" F4 3/8" F4 1/2" |
G 1/4"
F4 1/4"
F4 3/8"
F4 1/2"
F4 1/4" NPT
|
| Druckbereiche (bar) | 1 | 1 | 1 | 1 | 2 | 2 |
| Ausschaltdruck von - bis |
2,5 - 11 | 2,5 - 6 | 2,5 - 11 | 2,5 - 6 | 1,5 - 12 | 1,5 - 12 |
| Schutzart | IP 44 | IP 44 | IP 41 / 44 | IP 41 / 44 | IP 44 | IP 41 / 44 |
| Zulässige Medien-temperatur: Luft | -5...70°C |
-5...70°C |
-5...80°C |
-5...80°C |
||
| Zulässige Medien-temperatur: Wasser | 70°C |
70°C |
||||
| max Anschluss-querschnitt (fein-drähtig) |
2,5 mm²
|
2,5 mm² |
2,5 mm² |
2,5 mm² |
2,5 mm² |
2,5 mm² |
| Standardmäßig Kabel- verschraubung |
mit PG 11 Z/ZK |
mit PG 11 Z/ZK |
mit PG 13,5 Z/ZK |
mit PG 13,5 Z/ZK |
mit 2 x WN *4 (Zubehör PG 11 - 13,5)Z/ZK | mit 2 x WN *4 (Zubehör PG 11 - 13,5)Z/ZK |
| Standardmäßig Ein- Ausschalter |
mit bzw. ohne EA |
ohne EA | mit EA | mit EA | mit bzw. ohne EA |
mit bzw. ohne EA |
| Standardmäßig Differenz- verstellung |
ohne Differenz-verstellung (nur als Zubehör) | ohne Differenz-verstellung (nur als Zubehör) | ohne Differenz-verstellung (nur als Zubehör) | ohne Differenz-verstellung (nur als Zubehör) | mit Differenz-verstellung |
mit Differenz-verstellung |
| Standardmäßig Anlauf (AEV) - Entlastungs- ventile (EV) |
mit AEV (Zubehör EV)
|
ohne |
mit AEV (Zubehör EV) | ohne |
ohne
(Zubehör EV, AEV) |
ohne
(Zubehör EV, AEV) |
| zum Artikel |
zum Artikel |
zum Artikel |
zum Artikel |
zum Artikel |
zum Artikel |
* Tabelle bezieht sich auf Katalog - Artikel
*1 Bevorzugte bzw. häufigste Medien, weitere Medien in der Tabelle Seite 2.11 oder auf Anfrage
*2 Beispiel F4 3/8“ (Hauptdruckanschluss G3/8“, zusätzlich 3 x seitlicher Abgang G 1/4“)
*3 Höhere Spannungen auf Anfrage
*4 WN = Würgenippel
Condor Leistungsdruckschalter - Druckschalter für Drehstrom
Typenübersicht / Auswahltabelle
 |
 |
 |
 |
 |
|
| zum Artikel |
zum Artikel |
Artikel anfragen |
Artikel anfragen |
zum Artikel |
|
| Type* | MDR 3 | MDR 4 S | MDR 4 SD | MDR 4 SU | MDR 5 |
| Medium*¹ | Luft und Wasser |
Luft und Wasser
|
Luft und Wasser
|
Luft und Wasser
|
Luft und Wasser
|
| Pohlzahl | 3-polig | 3-polig | 3-polig | 3-polig | 3-polig |
| Kontaktfunktion | 3 Öffner | 3 Öffner | 3 Öffner | 3 Schließer | 3 Öffner |
| Spannung | 400 V |
400 V
|
400 V
|
400 V
|
400 V
|
| Motorschalt-vermögen | 7,5 kW (11 kW) | 5,5 kW | 5,5 kW | 4,0 kW | 5,5 kW |
| Nennstrom | 24 A | 20 A | 20 A | 16 A | 25 A |
| Flanschvarianten*² | G 1/4" G 1/2" F4 1/4" F4 3/8" F4 1/2" F4 1/4" NPT |
G 1/4"
G 1/2" G 1/2" + G 1/4"
F4 1/4"
F4 3/8"
F4 1/2" |
G 1/4" G 1/2" |
G 1/2" | G 1/2"
G 1/2" + G 1/4"
|
| Druckbereiche (bar) | 5 | 4 | 2 | 3 | 4 |
| Ausschaltdruck von - bis |
1,3 - 35 | 1,5 - 25 | 1,5 - 11 | 1,5 - 16 |
1,5 - 16
|
| Schutzart | IP 54 | IP 44 | IP 44 | IP 44 | IP 54 / 65*5 |
| Zulässige Medien-temperatur: Luft | -5...80°C |
-5...80°C
|
-5...80°C
|
-5...80°C | -5...80°C |
| Zulässige Medien-temperatur: Wasser | 80°C | 80°C | 80°C |
80°C
|
80°C
|
| max Anschluss-querschnitt (fein-drähtig) | 4,0 mm² | 2,5 mm² |
2,5 mm² |
2,5 mm² |
2,5 mm² |
| Standardmäßig Kabel- verschraubung |
mit 2 x WN *4(Zubehör PG 11 - 16)
|
mit 2 x WN *4(Zubehör PG 11 - 13,5) |
mit 2 x WN *4(Zubehör PG 11 - 13,5)
|
mit 2 x WN *4(Zubehör PG 11 - 13,5)
|
ohne (Zubehör PG 11 - 16) |
| Standardmäßig Ein- Ausschalter |
mit bzw. ohne EA |
mit bzw.
ohne EA |
ohne EA | ohne EA | mit bzw. ohne EA |
| Standardmäßig Differenzverstellung | mit Differenz-verstellung |
mit Differenz-verstellung
|
mit Differenz-verstellung |
mit Differenz-verstellung
|
mit Differenz-verstellung |
| Standardmäßig Anlauf (AEV) - Entlastungsventile (EV) |
ohne
(Zubehör EV, AEV) |
ohne
(Zubehör EV, AEV) |
ohne
(Zubehör EV, AEV) |
ohne
(Zubehör EV, AEV) |
ohne (Zubehör EV, AEV) |
| zum Artikel |
zum Artikel |
Artikel anfragen |
Artikel anfragen |
zum Artikel |
* Tabelle bezieht sich auf Katalog - Artikel
*1 Bevorzugte bzw. häufigste Medien, weitere Medien in der Tabelle Seite 2.11 oder auf Anfrage
*2 Beispiel F4 3/8“ (Hauptdruckanschluss G3/8“, zusätzlich 3 x seitlicher Abgang G 1/4“)
*3 Höhere Spannungen auf Anfrage
*1 Bevorzugte bzw. häufigste Medien, weitere Medien in der Tabelle Seite 2.11 oder auf Anfrage
*2 Beispiel F4 3/8“ (Hauptdruckanschluss G3/8“, zusätzlich 3 x seitlicher Abgang G 1/4“)
*3 Höhere Spannungen auf Anfrage
*4 WN = Würgenippel
*5 nur als Sonderausführung ohne Ein / Aus Schalter lieferbar
*5 nur als Sonderausführung ohne Ein / Aus Schalter lieferbar

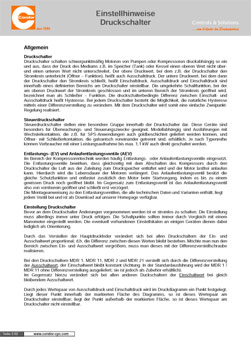

Condor Druckschalter - Downloadbereich
Weiter Downloads finden Sie in der jeweiligen Shop-Kategorie.

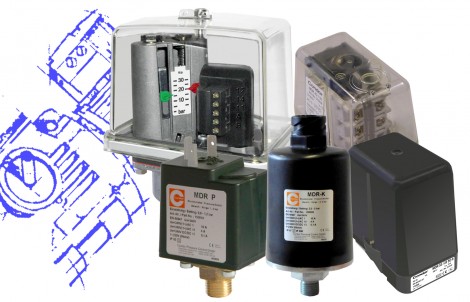

Condor Druckschalter - Steuerdruckschalter
 |
Condor Druckschalter MDR-F Druckbereiche bis 250 bar |
 |
| Artikel anfragen |
||
|
Condor Druckschalter MDR-P Kleindruckschalter |
|
| Artikel anfragen |
||
|
Condor Druckschalter MDR-K robuster Steuerdruckschalter |
|
| Artikel anfragen |
||
|
Condor Druckschalter MDR 43 Druckbereich bis 16 bar |
|
| mehr erfahren |
||
|
Condor Druckschalter MDR 53 Druckbereich bis 16 bar | |
| mehr erfahren |
||
|
Condor Druckschalter FF 142 Druckbereich bis 40 bar | |
| Artikel anfragen |
||
|
Condor Druckschalter PS 1 Druckbereich bis 31 bar | |
| Artikel anfragen |
Condor Druckschalter MDR 1 für Wechselstrom Schaltvermögen 4,0 kW I Condor Druckschalter MDR 11 für Wechselstrom Schaltvermögen 4,0 kW I Condor Druckschalter MDR 2 für Wechselstrom Schaltvermögen 2,2 kW I Condor Druckschalter MDR 21 für Wechselstrom Schaltvermögen 2,2 kW I Condor Druckschalter MDR 3 für Drehstrom Schaltvermögen 7,5 (11) kW I Condor Druckschalter MDR 4 für Drehstrom Schaltvermögen 4,0 / 5,5 kW I Condor Druckschalter MDR 5 für Drehstrom Schaltvermögen 5,5 kW
